山西潤百泰科技有限公司是集科研、開發、銷售于一體的科技型企業。主要在暖通、空調、自動化控制等領域從事節能技術和設備的開發及應用。通過吸收國內外很好的經驗，解決了眾多業界難題，打造出了一系列擁有自主知識產權的產品及專有技術。
公司主要產品有：
1、高低層、高低溫直連供熱機組；
2、板式水—水換熱機組；
3、管殼式汽—水換熱機組；
4、無負壓供水設備；
5、地暖溫度保護裝置；
6、熱計量表及解決供熱中熱力失衡難題。
主要應用領域有：
1、房地產行業：用于住宅樓的供暖換熱，供水二次加壓。
2、熱力公司：用于熱交換站的換熱設備，系統定壓補水。
3、電廠：用于首站，蒸氣換熱供暖，及廠房的采暖。
4、煤礦：用于冬季儲煤倉、傳送帶通道的加熱防凍。
我公司以很好的生產設備，雄厚的技術力量，竭誠為用戶服務，并將不斷發展，不斷創新為您提供更多的產品。很好的產品質量和良好的信譽是我們一切行為的基礎。我公司的服務宗旨是：質量至上，誠信為本，以優質的服務去贏得市場、贏得用戶。
高低區直連供熱機組的設計
高低區直連機組：適用于高層建筑（高區）與來自低層建筑（低區）同一供水溫度的熱源并網直連。主要解決供水增壓，回水減壓，停泵隔斷（將高，低區分為兩個獨立系統，壓力互不影響），高，低區的熱平衡調節等問題。
我公司認為，用水泵直連供熱，必須解決以下問題：
1、定壓——高層系統必須充滿水，否則無法保證正常供熱；
2、循環供熱——循環泵選型不僅需考慮流量，而且揚程應為：高差+延程阻力；
3、回水減壓、穩壓——回水壓力與低區回水壓力不僅相同，而且壓力穩定，不僅減動壓，而且同時減靜壓，否則影響低區壓力，因壓差會造成的管網流量不平衡，造成低區熱力失調；
4、停泵隔斷——當斷電時，應將高、低區隔斷，否則造成高區水進入低區，使高低產生真空或進空氣現象。如果是高位膨脹水箱等開式系統，能造成溢水現象；
5、防水錘——當斷電時，高低區隔斷，由于高區循環水瞬間失去動力，會迅速向下?lián)頂D、并強力沖擊系統管網及設備，使管網及設備產生強烈震動及破壞。實踐證明落差超過15m時，就會出現較強烈的水錘現象，并且隨落差的增加水錘破壞力不斷加大；

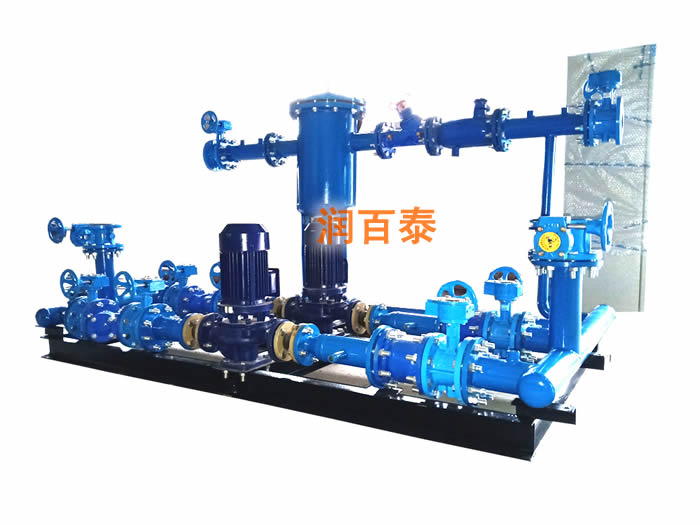

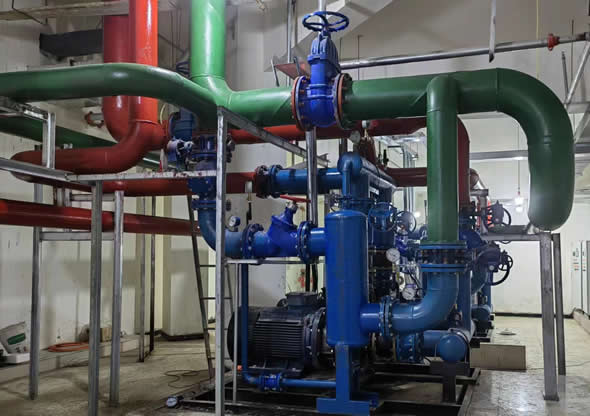

高區直聯供采暖機組介紹
高低區直連供熱機組，適用于熱源與用戶溫度相同,壓力不同,存在相對高差的地暖或散熱器供暖系統，主要解決低區供熱管網承受壓力及高低區熱平衡問題，是通過增壓泵定壓調流量，回水減壓，停泵時隔斷確保將高、低分為兩個獨立系統，壓力互不影響，運行時為一個系統，徹底消除開式系統直連供熱進氣現象。
高層直連供暖機組設備具有以下特點：
1、節約能源，減少投資：因取消了換熱環節，提高了熱能的利用率，提高了高區熱媒參數，散熱器片數也大大減少。
2、對系統無要求：本設備可適用于所有熱水采暖系統，如上供下回系統、下供上回系統、水平串聯系統、地?zé)嵯到y(tǒng)等。
3、閉式循環：大大降低了管道及設備的腐蝕，也避免了開式系統的噪音、系統中氣體較多等問題。
4、運行穩定：高低區互不干擾，高區采暖系統壓力、流量調控便捷，可根據實際需要確定不同的運行工況；而且設備可長期穩定運行。5、自動化程度高：根據系統運行特點設計的自動控制程序，可使變頻控制柜自動監控各設備的工作，真正做到無人值守。
6、設備配置高：配用進口、合資、國產知名品牌產品，從而保證了設備的靈敏度、控制精度及穩定性能、安全性能。
7、設備占地面積?。阂惑w化機組設計，可方便地安裝于設備間內，無需占用高層建筑內的其它面積。
8、適用范圍廣：不僅適用于新建工程，更加適合并網改造：應用本設備無需對樓內采暖系統作任何改動。
高層直連供暖機組應用范圍：
1、高層建筑需分區的采暖系統（新建）
2、高層建筑需分區的采暖系統（改造）。
3、高層建筑需分區的中央空調水系統。
4、多層建筑位于熱網末端，供回水壓差過小，無法保證正常流量的采暖系統。
5、在同一熱網內，地形高差過大，位于高處的多層建筑。

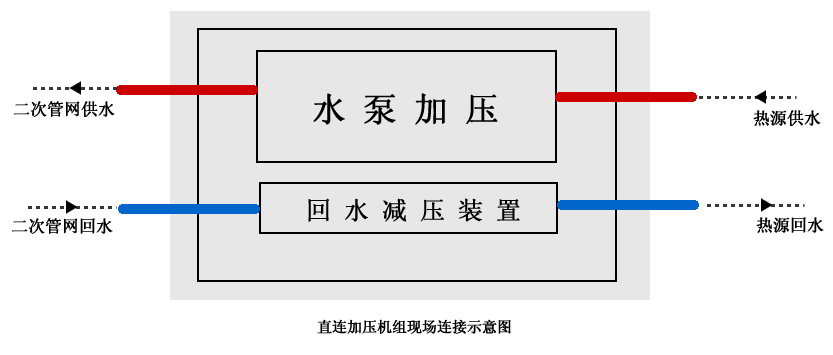

高低區直連機組主要由增壓隔斷裝置、減壓隔斷裝置、防水錘裝置及數字變頻控制柜部分組成。
增壓隔斷裝置：在數字控制柜的作用下負責疊加低區壓力滿足高區的要求，以及停機斷電時把一次網供水和二次網供水隔斷。
減壓隔斷裝置：在數字控制柜的作用下負責消減高區回水壓力，使高區回水壓力保持與低區回水壓力相同相互不影響，停機斷電時把一次回水和二次回水隔斷。
防水錘裝置 ：防止當停泵或停電時，機組將高、低區分為兩個系統時，水錘現象對機組和管網的沖擊。
數字變頻控制柜：通過遠傳壓力表感知系統壓力，根據設定值自動調節增壓隔斷裝置和減壓隔斷裝置。當系統壓力不足時，可以調整水泵的轉速，從而增加高區的壓力達到設定值；同樣當系統壓力過高時，會降低水泵轉速而使高區壓力達到設定的正常范圍；當系統停電時，時減壓隔斷裝置自動將系統分為高、低兩個相對獨立的系統
以下為直連供采暖機組的規格型號設計參數表，僅供參考，具體的型號標準請咨詢山西潤百泰公司。
采暖（散熱器）高低區直聯機組選型性能表
|
序號 |
機組型號 |
熱負荷
（MW） |
流量
（m3/h） |
高低區
高程差
（m） |
電機配套
參考功率
（KW） |
供回水
溫差
(℃) |
二次網
口徑
DN |
機組規格
參考尺寸
（長×寬×高） |
|
1 |
RBTZ-0.420/21-3 |
420 |
18 |
21 |
3 |
20 |
100 |
1900×1400×1400 |
|
RBTZ-0.460/24-4 |
460 |
20 |
24 |
4 |
1920×1400×1400 |
|
RBTZ-0.510/27-4 |
510 |
22 |
27 |
4 |
1950×1400×1400 |
|
RBTZ-0.420/33-5.5 |
420 |
18 |
33 |
5.5 |
1980×1400×1400 |
|
RBTZ-0.460/39-7.5 |
460 |
20 |
39 |
7.5 |
2000×1400×1420 |
|
RBTZ-0.510/45-7.5 |
510 |
22 |
45 |
7.5 |
2050×1400×1420 |
|
RBTZ-0.420/54-11 |
420 |
18 |
54 |
11 |
2100×1400×1420 |
|
RBTZ-0.460/63-11 |
460 |
20 |
63 |
11 |
2100×1400×1420 |
|
RBTZ-0.510/75-15 |
510 |
22 |
75 |
15 |
2100×1400×1420 |
|
2 |
RBTZ-0.880/21-5.5 |
880 |
38 |
21 |
5.5 |
20 |
125 |
2200×1300×1300 |
|
RBTZ-0.950/24-7.5 |
950 |
41 |
24 |
7.5 |
2200×1300×1300 |
|
RBTZ-1.000/27-7.5 |
1000 |
43 |
27 |
7.5 |
2200×1300×1300 |
|
RBTZ-0.880/33-7.5 |
880 |
38 |
33 |
7.5 |
2200×1300×1300 |
|
RBTZ-0.950/39-11 |
950 |
41 |
39 |
11 |
2200×1300×1300 |
|
RBTZ-1.000/45-15 |
1000 |
43 |
45 |
15 |
2200×1400×1500 |
|
RBTZ-0.880/54-15 |
880 |
38 |
54 |
15 |
2250×1450×1500 |
|
RBTZ-0.950/63-18.5 |
950 |
41 |
63 |
18.5 |
2300×1500×1500 |
|
RBTZ-1.000/75-22 |
1000 |
43 |
75 |
22 |
2350×1550×1500 |
|
3 |
RBTZ-1.740/21-11 |
1740 |
75 |
21 |
11 |
20 |
150/200 |
2700×1450×1700 |
|
RBTZ-1.880/24-11 |
1880 |
81 |
24 |
11 |
2700×1450×1700 |
|
RBTZ-2.020/27-15 |
2020 |
87 |
27 |
15 |
2700×1450×1700 |
|
RBTZ-1.740/33-15 |
1740 |
75 |
33 |
15 |
2700×1460×1700 |
|
RBTZ-1.880/39-18.5 |
1880 |
81 |
39 |
18.5 |
2700×1460×1700 |
|
RBTZ-2.020/45-22 |
2020 |
87 |
45 |
22 |
2750×1460×1700 |
|
RBTZ-1.740/54-30 |
1740 |
75 |
54 |
30 |
2800×1460×1700 |
|
RBTZ-1.880/63-30 |
1880 |
81 |
63 |
30 |
2850×1500×1700 |
|
RBTZ-2.020/75-37 |
2020 |
87 |
75 |
37 |
2900×1550×1700 |
|
序號 |
機組型號 |
熱負荷
（MW） |
流量
（m3/h） |
高低區
高程差
（m） |
電機配套
參考功率
（KW） |
供回水
溫差
(℃) |
二次網
口徑
DN |
機組規格
參考尺寸
（長×寬×高） |
|
4 |
RBTZ-2.790/21-15 |
2790 |
120 |
21 |
15 |
20 |
200 |
3000×1700×2000 |
|
RBTZ-3.020/24-18.5 |
3020 |
130 |
24 |
18.5 |
3000×1700×2000 |
|
RBTZ-3.230/27-22 |
3230 |
139 |
27 |
22 |
3000×1700×2000 |
|
RBTZ-2.790/33-22 |
2790 |
120 |
33 |
22 |
3000×1750×2000 |
|
RBTZ-3.020/39-30 |
3020 |
130 |
39 |
30 |
3100×1800×2250 |
|
RBTZ-3.230/45-37 |
3230 |
139 |
45 |
37 |
3200×1850×2250 |
|
RBTZ-2.790/54-37 |
2790 |
120 |
54 |
37 |
3300×1900×2250 |
|
RBTZ-3.020/63-45 |
3020 |
130 |
63 |
45 |
3400×1900×2250 |
|
RBTZ-3.230/75-55 |
3230 |
139 |
75 |
55 |
3450×1950×2250 |
|
5 |
RBTZ-3.488/21-18.5 |
3488 |
150 |
21 |
18.5 |
20 |
200 |
3000×2000×2100 |
|
RBTZ-3.766/24-22 |
3766 |
162 |
24 |
22 |
3000×2000×2100 |
|
RBTZ-4.046/27-30 |
4046 |
174 |
27 |
30 |
3200×2000×2100 |
|
RBTZ-3.488/33-30 |
3488 |
150 |
33 |
30 |
3300×2000×2100 |
|
RBTZ-3.766/39-37 |
3766 |
162 |
39 |
37 |
3300×2200×2400 |
|
RBTZ-4.046/45-45 |
4046 |
174 |
45 |
45 |
3400×2250×2400 |
|
RBTZ-3.488/54-55 |
3488 |
150 |
54 |
55 |
3400×2300×2400 |
|
RBTZ-3.766/63-75 |
3766 |
162 |
63 |
75 |
3450×2350×2400 |
|
RBTZ-4.046/75-75 |
4046 |
174 |
75 |
75 |
3500×2400×2400 |
|
6 |
RBTZ-5.300/21-30 |
5300 |
228 |
21 |
30 |
20 |
250 |
3600×2500×2400 |
|
RBTZ-5.650/24-37 |
5650 |
243 |
24 |
37 |
3700×2600×2400 |
|
RBTZ-6.068/27-45 |
6068 |
261 |
27 |
45 |
3800×2650×2500 |
|
RBTZ-5.300/33-45 |
5300 |
228 |
33 |
45 |
3900×2700×2500 |
|
RBTZ-5.650/39-55 |
5650 |
243 |
39 |
55 |
3900×2750×2600 |
|
RBTZ-6.068/45-75 |
6068 |
261 |
45 |
75 |
4000×2800×2600 |
|
7 |
RBTZ-6.976/21-37 |
6976 |
300 |
21 |
37 |
20 |
300 |
4000×2800×2600 |
|
RBTZ-7.560/24-45 |
7560 |
325 |
24 |
45 |
4100×2800×2600 |
|
RBTZ-8.070/27-55 |
8070 |
347 |
27 |
55 |
4200×2900×2600 |
|
RBTZ-6.976/33-55 |
6976 |
300 |
33 |
55 |
4300×2900×2800 |
|
RBTZ-7.560/39-75 |
7560 |
325 |
39 |
75 |
4400×3000×2800 |
|
RBTZ-8.070/45-75 |
8070 |
347 |
45 |
75 |
4400×3000×2800 |
地暖(空調)高低區直聯機組選型性能表
|
序號 |
機組型號 |
熱負荷
（MW） |
流量
（m3/h） |
高低區
高程差
（m） |
電機配套
參考功率
（KW） |
供回水
溫差
(℃) |
二次網
口徑
DN |
機組規格
參考尺寸
（長×寬×高） |
|
1 |
RBTZD-0.210/21-3 |
210 |
18 |
21 |
3 |
10 |
100 |
1900×1400×1400 |
|
RBTZD-0.230/24-4 |
230 |
20 |
24 |
4 |
1920×1400×1400 |
|
RBTZD-0.255/27-4 |
255 |
22 |
27 |
4 |
1950×1400×1400 |
|
RBTZD-0.210/33-5.5 |
210 |
18 |
33 |
5.5 |
1980×1400×1400 |
|
RBTZD-0.230/39-7.5 |
230 |
20 |
39 |
7.5 |
2000×1400×1420 |
|
RBTZD-0.255/45-7.5 |
255 |
22 |
45 |
7.5 |
2050×1400×1420 |
|
RBTZD-0.210/54-11 |
210 |
18 |
54 |
11 |
2100×1400×1420 |
|
RBTZD-0.230/63-11 |
230 |
20 |
63 |
11 |
2100×1400×1420 |
|
RBTZD-0.255/75-15 |
255 |
22 |
75 |
15 |
2100×1400×1420 |
|
2 |
RBTZD-0.440/21-5.5 |
440 |
38 |
21 |
5.5 |
10 |
125 |
2200×1300×1300 |
|
RBTZD-0.475/24-7.5 |
475 |
41 |
24 |
7.5 |
2200×1300×1300 |
|
RBTZD-0.500/27-7.5 |
500 |
43 |
27 |
7.5 |
2200×1300×1300 |
|
RBTZD-0.440/33-7.5 |
440 |
38 |
33 |
7.5 |
2200×1300×1300 |
|
RBTZD-0.475/39-11 |
475 |
41 |
39 |
11 |
2200×1300×1300 |
|
RBTZD-0.500/45-15 |
500 |
43 |
45 |
15 |
2200×1400×1500 |
|
RBTZD-0.440/54-15 |
440 |
38 |
54 |
15 |
2250×1450×1500 |
|
RBTZD-0.475/63-18.5 |
475 |
41 |
63 |
18.5 |
2300×1500×1500 |
|
RBTZD-0.500/75-22 |
500 |
43 |
75 |
22 |
2350×1550×1500 |
|
3 |
RBTZD-0.870/21-11 |
870 |
75 |
21 |
11 |
10 |
150/200 |
2700×1450×1700 |
|
RBTZD-0.940/24-11 |
940 |
81 |
24 |
11 |
2700×1450×1700 |
|
RBTZD-1.010/27-15 |
1010 |
87 |
27 |
15 |
2700×1450×1700 |
|
RBTZD-0.870/33-15 |
870 |
75 |
33 |
15 |
2700×1460×1700 |
|
RBTZD-0.940/39-18.5 |
940 |
81 |
39 |
18.5 |
2700×1460×1700 |
|
RBTZD-1.010/45-22 |
1010 |
87 |
45 |
22 |
2750×1460×1700 |
|
RBTZD-0.870/54-30 |
870 |
75 |
54 |
30 |
2800×1460×1700 |
|
RBTZD-0.940/63-30 |
940 |
81 |
63 |
30 |
2850×1500×1700 |
|
RBTZD-1.010/75-37 |
1010 |
87 |
75 |
37 |
2900×1550×1700 |
|
序號 |
機組型號 |
熱負荷
（MW） |
流量
（m3/h） |
高低區
高程差
（m） |
電機配套
參考功率
（KW） |
供回水
溫差
(℃) |
二次網
口徑
DN |
機組規格
參考尺寸
（長×寬×高） |
|
4 |
RBTZD-1.395/21-15 |
1395 |
120 |
21 |
15 |
10 |
200 |
3000×1700×2000 |
|
RBTZD-1.510/24-18.5 |
1510 |
130 |
24 |
18.5 |
3000×1700×2000 |
|
RBTZD-1.615/27-22 |
1615 |
139 |
27 |
22 |
3000×1700×2000 |
|
RBTZD-1.395/33-22 |
1395 |
120 |
33 |
22 |
3000×1750×2000 |
|
RBTZD-1.510/39-30 |
1510 |
130 |
39 |
30 |
3100×1800×2250 |
|
RBTZD-1.615/45-37 |
1615 |
139 |
45 |
37 |
3200×1850×2250 |
|
RBTZD-1.395/54-37 |
1395 |
120 |
54 |
37 |
3300×1900×2250 |
|
RBTZD-1.510/63-45 |
1510 |
130 |
63 |
45 |
3400×1900×2250 |
|
RBTZD-1.615/75-55 |
1615 |
139 |
75 |
55 |
3450×1950×2250 |
|
5 |
RBTZD-1.744/21-18.5 |
1744 |
150 |
21 |
18.5 |
10 |
200 |
3000×2000×2100 |
|
RBTZD-1.883/24-22 |
1883 |
162 |
24 |
22 |
3000×2000×2100 |
|
RBTZD-2.023/27-30 |
2023 |
174 |
27 |
30 |
3200×2000×2100 |
|
RBTZD-1.744/33-30 |
1744 |
150 |
33 |
30 |
3300×2000×2100 |
|
RBTZD-1.883/39-37 |
1883 |
162 |
39 |
37 |
3300×2200×2400 |
|
RBTZD-2.023/45-45 |
2023 |
174 |
45 |
45 |
3400×2250×2400 |
|
RBTZD-1.744/54-55 |
1744 |
150 |
54 |
55 |
3400×2300×2400 |
|
RBTZD-1.883/63-75 |
1883 |
162 |
63 |
75 |
3450×2350×2400 |
|
RBTZD-2.023/75-75 |
2023 |
174 |
75 |
75 |
3500×2400×2400 |
|
6 |
RBTZD-2.650/21-30 |
2650 |
228 |
21 |
30 |
10 |
250 |
3600×2500×2400 |
|
RBTZD-2.825/24-37 |
2825 |
243 |
24 |
37 |
3700×2600×2400 |
|
RBTZD-3.034/27-45 |
3034 |
261 |
27 |
45 |
3800×2650×2500 |
|
RBTZD-2.650/33-45 |
2650 |
228 |
33 |
45 |
3900×2700×2500 |
|
RBTZD-2.825/39-55 |
2825 |
243 |
39 |
55 |
3900×2750×2600 |
|
RBTZD-3.034/45-75 |
3034 |
261 |
45 |
75 |
4000×2800×2600 |
|
7 |
RBTZD-3.488/21-37 |
3488 |
300 |
21 |
37 |
10 |
300 |
4000×2800×2600 |
|
RBTZD-3.780/24-45 |
3780 |
325 |
24 |
45 |
4100×2800×2600 |
|
RBTZD-4.035/27-55 |
4035 |
347 |
27 |
55 |
4200×2900×2600 |
|
RBTZD-3.488/33-55 |
3488 |
300 |
33 |
55 |
4300×2900×2800 |
|
RBTZD-3.780/39-75 |
3780 |
325 |
39 |
75 |
4400×3000×2800 |
|
RBTZD-4.035/45-75 |
4035 |
347 |
45 |
75 |
4400×3000×2800 |
高區直聯供采暖機組管網連接示意圖
相關信息：
*
高低區直連供熱機組價格多少錢
*
地暖空調自動調溫直連混水機組價格
*
高層直連供暖機組的工作原理
*
高低區并網直連供暖機組的選型設計參數
