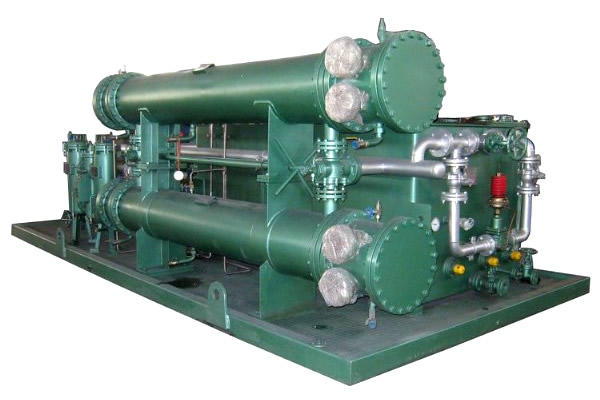

管殼式換熱器又稱列管式換熱器。是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器。這種換熱器結構較簡單，操作可靠，可用各種結構材料（主要是金屬材料）制造，能在高溫、高壓下使用，是目前應用廣的類型。
管殼式換熱器的分類 ◆ 按管板和殼體及其配合部分的形式可分為固定管板式、浮頭式、U型管式、填料函式、釜式、滑動管板式和插管式等七種。
◆ 按換熱管的類型可分為波節管、螺旋管、螺紋管，紫銅光管，低翅片管，串片管，黃銅，不銹鋼光管，傳片管等。
◆ 按安裝形式可分為臥式和立式兩種。
管殼式換熱器的材質 根據介質的不同，可選用碳素鋼、不銹鋼（SUS304、SUS316、SUS316L）、銅管及其它特殊材質。
結構 由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。
由于管內外流體的溫度不同，因之換熱器的殼體與管束的溫度也不同。如果兩溫度相差很大，換熱器內將產生很大熱應力，導致管子彎曲、斷裂，或從管板上拉脫。因此，當管束與殼體溫度差超過50℃時，需采取適當補償措施，以消除或減少熱應力。根據所采用的補償措施，管殼式換熱器可分為以下幾種主要類型：
① 固定管板式換熱器 管束兩端的管板與殼體聯成一體，結構簡單,但只適用于冷熱流體溫度差不大,且殼程不需機械清洗時的換熱操作
② 浮頭式換熱器 管束一端的管板可自由浮動，完全消除了熱應力;且整個管束可從殼體中抽出,便于機械清洗和檢修。
?、?nbsp;容積式換熱器 每根換熱管皆彎成U形，兩端分別固定在同一管板上下兩區，借助于管箱內的隔板分成進出口兩室。
