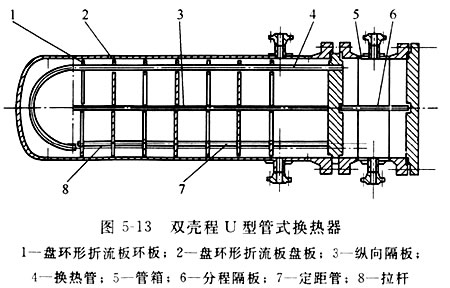

U形列管式換熱器結構圖

U形裂管式換熱器的基本特點是，只有一塊管板，管束由多根U型管組成，管的兩端固定在同一管板上，管子可以自由伸縮。當殼體與U形換熱管有差別時，不會產生熱應力。
U形管式換熱器的基本參數
（1）公稱直徑DN/mm
  鋼管制圓筒：325,426；
  卷制圓筒：400,500,600,700，800,900,1000,1100,1200。
 （2）公稱壓力PN/MPa
   1.0,1.6,2.5,4.0,6.4。
  （3）換熱管的長度、規格及排列形式
