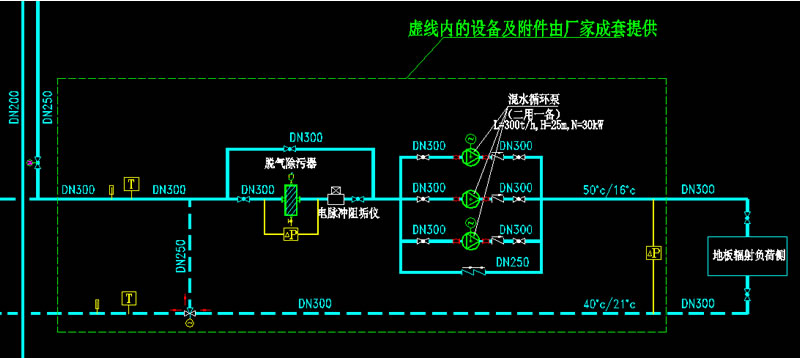

混水加壓泵組,混水加壓系統原理圖

智能直聯混水加壓泵組配套電脈沖阻垢儀、脫氣除污器、混水循環泵、電動蝶閥、電動三通調節閥，減壓裝置，PLC變頻控制柜等，以下以青海西寧某項目案例為準，指定品牌古爾滋、福斯、荏原、威樂，設計如下：

1.名稱:混水加壓泵組
2.型號:LSB-370
3.規格:流量:L=370m3/h，揚程: H=28mH2O，功率: N=45kW
4.機組配帶控制系統（含強弱電控制柜，弱電系統配帶樓控系統標準通訊接口）、壓力表、溫度傳感器、閥門、附件與設備所連接的管道及其他的附屬設施，其中混水加壓泵 3臺（混水加壓泵兩用一備，變頻運行）；螺旋脫器排污裝置DN350，PN=1.6，1臺；電脈沖阻垢處理器VLS-350，24V電源，1臺；溫控電動三通調節閥DN350，PN=1.6，分流三通，1個；其它閥門及附件具體詳見設計圖紙
5.符合設計及規范要求，其它詳見招標文件技術標準和要求

1.名稱:混水加壓泵組
2.型號:LSB-300
3.規格:流量:L=300m3/h，揚程: H=25mH2O，功率: N=30kW                 威樂型號 ：Atmos GIGA-I 100-150-22-2
4.機組配帶控制系統（含強弱電控制柜，弱電系統配帶樓控系統標準通訊接口）、壓力表、溫度傳感器、閥門、附件與設備所連接的管道及其他的附屬設施，其中混水加壓泵 3臺（混水加壓泵兩用一備，變頻運行）；螺旋脫器排污裝置DN300，PN=1.6，1臺；電脈沖阻垢處理器VLS-300，24V電源，1臺；溫控電動三通調節閥DN300，PN=1.6，分流三通，1個；其它閥門及附件具體詳見設計圖紙
5.符合設計及規范要求，其它詳見招標文件技術標準和要求

1.名稱:混水加壓泵組
2.型號:LSB-250
3.規格:流量:L=220m3/h，揚程: H=25mH2O，功率: N=22kW
4.機組配帶控制系統（含強弱電控制柜，弱電系統配帶樓控系統標準通訊接口）、壓力表、溫度傳感器、閥門、附件與設備所連接的管道及其他的附屬設施，其中混水加壓泵 2臺（混水加壓泵一用一備，變頻運行）；螺旋脫器排污裝置DN250，PN=1.6，1臺；電脈沖阻垢處理器VLS-250，24V電源，1臺；溫控電動三通調節閥DN250，PN=1.6，分流三通，1個；其它閥門及附件具體詳見設計圖紙
5.符合設計及規范要求，其它詳見招標文件技術標準和要求

1.名稱:混水加壓泵組
2.型號:LSB-80
3.規格:流量:L=80m3/h，揚程: H=25mH2O，功率: N=7.5kW
4.機組配帶控制系統（含強弱電控制柜，弱電系統配帶樓控系統標準通訊接口）、壓力表、溫度傳感器、閥門、附件與設備所連接的管道及其他的附屬設施，其中混水加壓泵 2臺（混水加壓泵一用一備，變頻運行）；溫控電動三通調節閥 DN150，PN=1.6，分流三通，1個；螺旋脫器排污裝置DN150，PN=1.6，1臺；電脈沖阻垢處理器VLS-150，24V電源，1臺；其它閥門及附件具體詳見設計圖紙
5.符合設計及規范要求，其它詳見招標文件技術標準和要求

1.名稱:混水加壓泵組
2.型號:LSB-130
3.規格:流量:L=130m3/h，揚程: H=25mH2O，功率: N=15kW
4.機組配帶控制系統（含強弱電控制柜，弱電系統配帶樓控系統標準通訊接口）、壓力表、溫度傳感器、閥門、附件與設備所連接的管道及其他的附屬設施，其中混水加壓泵 2臺（混水加壓泵一用一備，變頻運行）；溫控電動三通調節閥 DN200，PN=1.6，分流三通，1個；螺旋脫器排污裝置DN200，PN=1.6，1臺；電脈沖阻垢處理器VLS-200，24V電源，1臺；其它閥門及附件具體詳見設計圖紙
5.符合設計及規范要求，其它詳見招標文件技術標準和要求

1.名稱:混水加壓泵組
2.型號:LSB-250
3.規格:流量:L=250m3/h，揚程: H=28mH2O，功率: N=22kW
4.機組配帶控制系統（含強弱電控制柜，弱電系統配帶樓控系統標準通訊接口）、壓力表、溫度傳感器、閥門、附件與設備所連接的管道及其他的附屬設施，其中混水加壓泵 2臺（混水加壓泵一用一備，變頻運行）；溫控電動三通調節閥
 DN200，PN=1.6，分流三通，1個；螺旋脫器排污裝置DN200，PN=1.6，1臺；電脈沖阻垢處理器VLS-200，24V電源，1臺；其它閥門及附件具體詳見設計圖紙
5.符合設計及規范要求，其它詳見招標文件技術標準和要求
